扁电缆 行车专用 耐磨高温扁电缆 国标现货特价
日期:2015-04-25 12:52 点击:573
价格:6.00/米
品牌:正通
型号:YFFB YVFB
起订:1米
供应:10000米

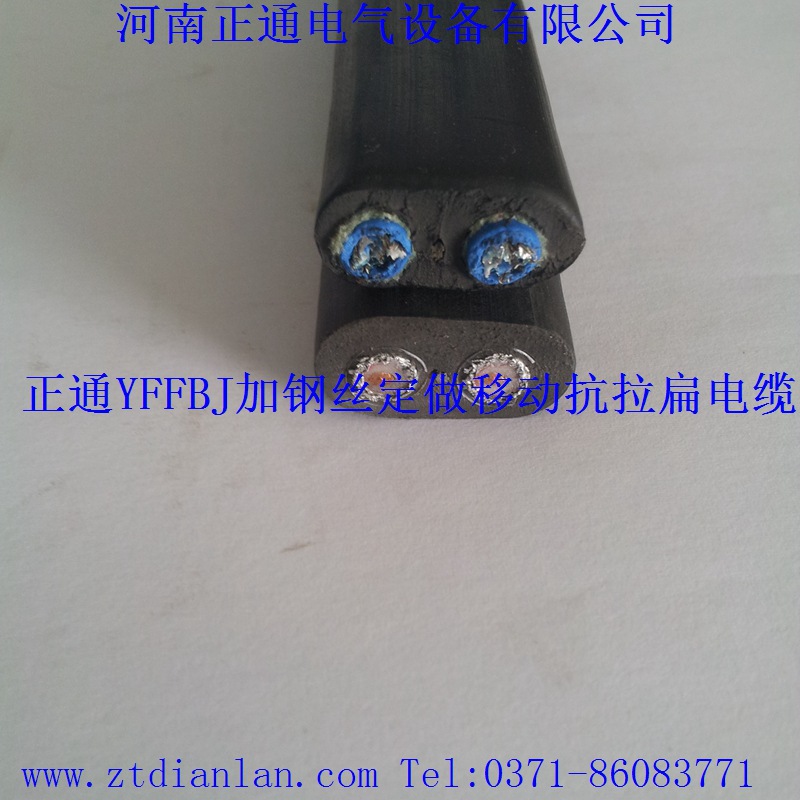

移动扁电缆YFFB |
 |
产品用途：
本产品适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安全使用。由于绝缘和护套材料分别采用美国GE公司的硅橡胶、氟塑料PVC和国产改良271型硅橡胶，因此产品特别柔软、易于折叠移动、平稳不扭，且具有耐高低温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。是我公司郑重推荐产品。 |
产品执行标准：
企标Q/GH05.6-2001标准。（企业）等效于IEC245-3标准。 | |
使用特性：
1.交流额定电压Uo/U：6/10KV（仅限于硅橡胶扁平电缆）和0.6/1KV
2.导体线芯最高工作温度：氟塑料扁平：-40℃—150℃和-40℃—135℃
硅橡胶扁平：-60—200℃
3.电缆经50000次弯曲：线芯不断裂。
4.弯曲半径：不小于电缆小边长度的10倍。 |
| 正在使用中的扁电缆： |
| |
技术指标：
1.各截面导电线芯20℃直流电阻最大值 |
| 截面mm2 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | | 电阻Ω/km | 13.3 | 7.98 | 4.95 | 3.30 | 1.91 | 1.21 | 0.78 | 0.554 | 0.386 | 0.272 | 0.206 |
|
| 2.各截面导电线芯105℃支流绝缘电阻最小值 |
| 截面mm2 | 1.5 | 2.5 | 4 | 6-10 | 16-70 | 95-150 | 180 | | 电阻MΩ.m | 10 | 9 | 8 | 7 | 6 | 5 | 4 |
|
| 3.不同环境温度载流量校正系数 | | -20℃ | -15 | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ | | 1.45 | 1.40 | 1.35 | 1.30 | 1.25 | 1.20 | 1.15 | 1.10 | | 20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ | | 1.05 | 1.0 | 0.94 | 0.885 | 0.815 | 0.745 | 0.666 | 0.577 |
| | 4.成品电缆耐压实验： 按IEC502（1994）标准分款执行，额定电压0.6/1kV及以下，经交流50Hz、2KV试验5min不击穿；额定电压6KV，经直流25KV浸水20℃试验1小时不击穿。 | | 5.绝缘及护套最小抗拉强度：10N/mm2、最小断裂伸长率：150%、-40℃低温最小伸长率：20% | | 基本型号及说明： | | 1.型号及名称： | | 型 号 | 名 称 | | YVFB | 多股细铜丝绞合PVC绝缘，氟塑料PVC护套扁平软电缆 | | ZR-YVFB | 多股细铜丝绞合阻燃105℃PVC绝缘，氟塑料PVC护套扁平软电缆 | | ZR135-YVFB | 多股细铜丝绞合阻燃135℃PVC绝缘，氟塑料PVC护套扁平软电缆 | | YGCB | 多股细铜丝绞合重型硅橡胶绝缘和护套扁平软电缆 | | YGCFB | 多股细铜丝绞合氟塑料PVC绝缘，重型硅橡胶绝缘护套扁平软电缆 | | YGCF4B | 多股细铜丝绞合聚四氟绝缘，重型硅橡胶护套扁平软电缆 |
| | 2.代号和含义： | | 代号 | ZR | ZR135 | Y | G | C | F | F4 | B | | 含义 | 阻燃105℃PVC | 阻燃135℃PVC | 移动 | 硅橡胶 | 重型 | 氟塑料PVC | 聚四氟乙烯 | 扁平 |
| | 结构简图： | | (1).硅橡胶扁平电缆YGCB： | | | 1.导体：多股软铜线或镀锡软铜线
2.绝缘层：硅橡胶（进口原料）
3.护层：硅橡胶（进口原料） | | (2).ZR135-YVFB: | | | 1.导体：多股软铜线或镀锡软铜线
2.绝缘层：阻燃135℃PVC
3.护层：氟塑料PVC（进口原料） | | (3).硅橡胶扁平电缆YGCFB: | | | 1.导体：多股软铜线或镀锡软铜线
2.绝缘层：氟塑料PVC
3.护层：硅橡胶（进口原料） | | (4).硅橡胶扁平电缆YGCFB: | | | (5).硅橡胶屏蔽扁平电缆YGCB: | | 1.导体：镀锡铜线
2.绝缘层：硅橡胶
3.饶包层：无纺布
4.护层：硅橡胶 |
| | | 1.导体：镀锡铜线
2.绝缘层：硅橡胶
3.饶包层：无纺布
4.屏蔽层：镀锡铜丝
5.饶包层：无纺布
6.护层：硅橡胶 |
| | 规格及参考数据： | | 标称截面 | 线芯 | 绝缘厚度 | 护套厚度 | 间距 | 电缆外径 | | 4*1 | 1.29 | 0.8 | 1.6 | 1 | 17.76*6.09 | | 6*1 | 1.29 | 0.8 | 1.6 | 1 | 25.54*6.09 | | 8*1 | 1.29 | 0.8 | 1.6 | 1 | 33.32*6.09 | | 4*1.5 | 1.56 | 1 | 1.6 | 1 | 20.44*6.76 | | 6*1.5 | 1.56 | 1 | 1.6 | 1 | 29.56*6.76 | | 8*1.5 | 1.56 | 1 | 1.6 | 1 | 38.68*6.76 | | 4*2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 27.10*8.05 | | 6*2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 39.80*8.05 | | 8*2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 52.50*8.05 | | 4*4 | 2.60 | 1.8 | 1.7 | 1.7 | 33.30*9.60 | | 6*4 | 2.60 | 1.8 | 1.7 | 1.7 | 49.10*9.60 | | 4*6 | 3.15 | 2 | 1.9 | 2.0 | 38.40*10.95 | | 6*6 | 3.15 | 2 | 1.9 | 2.0 | 56.70*10.95 | | 3*10 | 4.65 | 2.5 | 2.4 | 2.4 | 38.55*14.45 | | 6*10 | 4.65 | 2.5 | 2.4 | 2.4 | 74.70*14.45 | | 3*25 | 8.70 | 2.8 | 2.7 | 2.8 | 53.90*19.70 | | 6*25 | 8.70 | 2.8 | 2.7 | 2.8 | 105.2*19.70 | | 4*35 | 9.73 | 3 | 3 | 3 | 77.92*21.73 | | 3*50 | 11.0 | 3.2 | 3.1 | 3.4 | 65.20*23.60 | | 4*50 | 11.0 | 3.2 | 3.1 | 3.4 | 86.00*23.60 | | 3*70 | 13.0 | 3.4 | 3.3 | 3.8 | 73.60*26.40 | | 3*120 | 17.0 | 3.8 | 3.7 | 4.2 | 89.60*32.00 | | 3*150 | 18.5 | 4 | 4.1 | 4.4 | 96.50*34.70 |
| | 标注举例： | | 例1.本型号电缆屏蔽为铜丝或镀锡铜丝编织，型号不标注，如需屏蔽，应在型号后表述，如：YGCB4×1.5每根屏蔽; | | | | 例2.本型号线芯分多股细铜线绞合和多股镀锡细铜线绞合; | | | | 例3.本型号电缆可做成复合型电缆，但相间应有屏蔽，应标注说明如：YGCFB 3×16+6×4总屏，6芯截面4mm2，每根屏蔽。 | | | | 例4.额定电压0.6/1KV及以下本型电缆电压可不表示，额定电压0.6KV本型电缆应标注耐电压，如YGCB（6KV）3×50； | | | | 例5.可应用户专业要求设计生产本型电缆。 |
|
|
|
|
